關于 BGA（球柵陣列）板級裝聯封裝工藝 的詳細介紹。本文將系統地闡述BGA的概念、工藝流程、關鍵工藝點、常見缺陷及檢測方法。

一、BGA 簡介與優勢

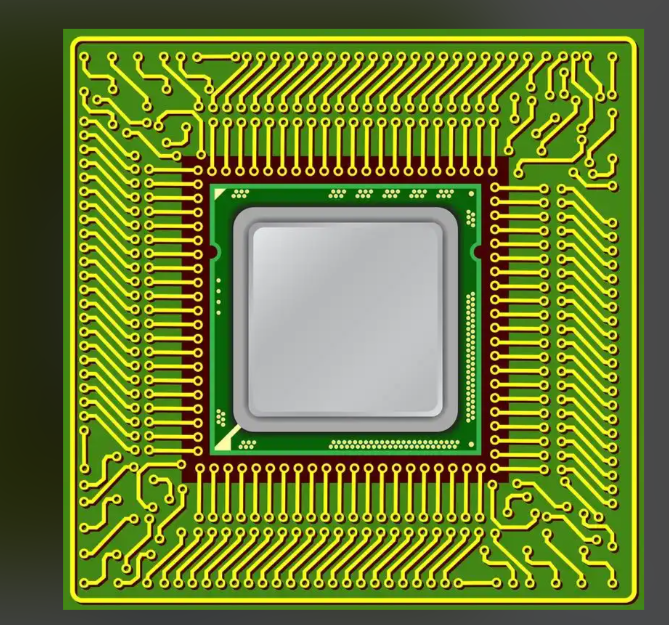

BGA（Ball Grid Array） 是一種先進的集成電路封裝技術。它與傳統的四面有引腳的QFP等封裝不同，其引腳是以陣列式排列在封裝體底部的焊球形式存在。

主要優勢：

1. 高密度I/O：充分利用封裝底部面積，在更小的面積上容納更多的引腳，適合高引腳數芯片（如CPU、GPU、FPGA）。

2. 優異的電性能：焊球短，引線電感小，串?dāng)_低，提供了更好的高頻和高速性能。

3. 良好的熱性能：封裝底部的大面積地/電源焊球有助于將芯片熱量傳導至PCB。

4. 高可靠性：焊點間距大，回流焊時具有“自對準”效應，焊接可靠性高。

5. 更適合自動化生產：對貼裝精度要求相對寬松。

二、BGA板級裝聯（SMT）完整工藝流程

BGA的裝配屬于SMT（表面貼裝技術）的一部分，其核心流程與普通SMT元件類似，但對工藝控制要求更為嚴格。

整體流程框圖：

PCB來料檢驗 -> 焊膏印刷 -> SPI（焊膏檢測） -> BGA貼裝 -> 回流焊接 -> 清洗（可選） -> 檢測與測試 -> 返修（如有需要）

1. PCB來料檢驗與存儲

• 檢驗：檢查PCB的翹曲度、阻焊層是否完好、焊盤氧化情況、通孔是否堵塞等。任何缺陷都可能導致焊接失敗。

• 存儲：PCB和BGA組件通常對濕度敏感（MSL評級）。必須根據其濕度敏感等級（MSL）在干燥柜（Dry Cabinet）中存儲，并在開封后規定時間內（如72小時）使用完畢，否則需進行烘烤（Baking）以去除內部潮氣，防止回流焊時出現“爆米花”效應（封裝開裂）。

2. 焊膏印刷 (Solder Paste Printing)

• 目的：在PCB的BGA焊盤上精確地沉積適量、形狀一致的焊膏。

• 關鍵要素：

• 鋼網（Stencil）：激光切割并電拋光的不銹鋼板。BGA的開孔通常為1：1的正方形或圓形，有時會采用微縮（Solder Mask Defined - SMD）或防橋開孔（Non-Solder Mask Defined - NSMD）設計來優化焊膏量。

• 焊膏（Solder Paste）：無鉛焊膏（如SAC305）是主流。合金成分、粉末粒度（Type 3, Type 4）、助焊劑活性都需要根據產品要求選擇。

• 印刷參數：刮刀角度、壓力、速度、脫模速度等都需要精細調整，以確保焊膏完美地轉移到焊盤上。

3. 焊膏檢測 (SPI - Solder Paste Inspection)

• 目的：在貼片前100%檢查焊膏印刷質量，是提升直通率（FPY）的關鍵步驟。

• 檢測內容：使用3D光學系統測量焊膏的體積（Volume）、高度（Height)、面積（Area）、偏移（Offset）。任何不良品都應在此階段清洗并重新印刷，避免缺陷流入后續工序。

4. BGA貼裝 (Component Placement)

• 目的：將BGA精確地貼裝到已印刷焊膏的PCB對應位置上。

• 貼片機：高精度多功能貼片機。

• 對中系統：采用底部視覺系統。相機透過向上的鏡頭識別PCB上的基準點（Fiducial Mark）。同時，貼片頭上的相機通過識別BGA底部的焊球圖像來進行精確定位。機器視覺系統計算出中心坐標和旋轉角度后，吸嘴將BGA精準貼放。

• 貼裝壓力：壓力需輕柔且可調，過大壓力會擠壓焊膏導致橋連，或壓壞焊球。

5. 回流焊接 (Reflow Soldering)

• 目的：通過加熱使焊膏熔化，形成冶金結合，實現BGA焊球與PCB焊盤的可靠連接。這是BGA工藝中最核心的環節。

• 回流焊爐：通常為8-12個溫區的強制熱風對流爐。

• 溫度曲線 (Temperature Profile)：這是工藝控制的靈魂，必須根據焊膏規格、PCB厚度和元件大小進行精確設定和實時監控。一個典型無鉛回流焊曲線包括四個階段：

1. 預熱區 (Ramp)：緩慢升溫，激活助焊劑，蒸發溶劑。

2. 均熱/浸泡區 (Soak)：使PCB上所有區域和元件溫度趨于均勻，減少溫差。

3. 回流區 (Reflow)：溫度迅速升高至峰值溫度（無鉛約240-250°C），使焊膏完全熔化，形成焊點。液相線以上時間（TAL） 是關鍵參數，通常為45-90秒。

4. 冷卻區 (Cooling)：控制冷卻速率，形成光亮、結構致密的焊點。過慢的冷卻會導致焊點結晶顆粒粗大，影響強度；過快則可能導致元件熱應力裂紋。

6. 清洗 (Cleaning) - 可選深圳市合明科技有限公司水基清洗劑系列產品

• 目的：去除焊接后殘留的助焊劑。對于高性能或高可靠性產品（如醫療、航空），清洗是必須的，以防止離子殘留導致電路腐蝕或漏電。

• 推薦BGA清洗劑產品型號中性水基清洗劑W3210.


7. 檢測與測試 (Inspection & Testing)

由于BGA焊點隱藏在封裝體下方，無法用肉眼或AOI直接觀察，因此需要特殊方法：

• 非破壞性檢測：

• X-Ray 檢測 (2D/3D AXI)：最主要的手段。可以清晰地透視看到焊點的數量、位置、形狀、大小以及內部是否存在橋連、虛焊、空洞等缺陷。3D X-Ray還能測量焊點高度。

• 聲學顯微掃描 (C-SAM)：用于檢測封裝內部（芯片與基板之間）的分層、裂紋等缺陷。

• 電性能測試：

• 在線測試 (ICT) 和 功能測試 (FCT)：最終確保所有焊點電氣連接正確，產品功能正常。

8. 返修 (Rework)

• 當檢測出不良BGA時，需要使用專用的BGA返修站。

• 流程：局部加熱（上下熱風或紅外）熔化焊點 -> 取下失效BGA -> 清理焊盤 -> 植球（或更換新BGA） -> 重新涂敷焊膏或助焊劑 -> 貼裝新BGA -> 局部回流焊接 -> 再次檢測。

三、關鍵工藝挑戰與常見缺陷

1. 焊點空洞 (Voids)：焊點內部的氣孔。主要由助焊劑揮發、焊膏氧化或鍍層問題引起。小空洞通?？山邮埽罂斩椿蛭挥谶B接界面處的空洞會影響機械強度和導熱/導電性。

2. 虛焊/冷焊 (Non-Wet / Cold Solder)：焊料未與焊盤形成良好的IMC（金屬間化合物）層。原因可能是溫度不足、氧化或污染。

3. 橋連 (Bridging)：相鄰焊球之間的焊料連接導致短路。通常由焊膏印刷不良、焊膏塌陷或貼片偏移引起。

4. 焊球翹立 (Head-in-Pillow, HIP)：像“枕頭”一樣，BGA的焊球和PCB上的焊膏沒有完全熔合。成因復雜，與翹曲、氧化、溫度曲線都有關。

5. PCB或BGA翹曲 (Warpage)：在回流焊高溫下，PCB和BGA封裝可能會發生翹曲，導致局部焊點無法接觸，形成開路或HIP缺陷。

6. 應力裂紋：產品在使用中受到機械或熱應力，BGA角落的焊點最容易發生疲勞裂紋。

總結

BGA板級裝聯是一項高度精密和系統化的工藝。其成功依賴于全過程控制，從來料檢驗、焊膏印刷到精確的回流焊溫度曲線，每一個環節都至關重要。SPI和X-Ray等檢測技術是實現高良率不可或缺的眼睛。隨著芯片I/O數持續增加和焊球間距不斷縮?。ㄈ?.3mm pitch以下），對工藝設備精度和材料科學的要求也將越來越高，向更先進的3D IC封裝（如CoWoS, SoIC）和晶圓級封裝（WLP）演進。
