國產SiC MOSFET器件發展歷程分析

1. 技術開發與早期階段（2000年之前）

• 碳化硅材料的基礎研究始于20世紀末，國內科研機構開始關注其高壓、高溫特性，但受限于工藝水平和產業化能力，主要停留在實驗室階段。

2. 商用起步階段（2000-2010年）

• 國際廠商如英飛凌、羅姆等率先推出商用SiC MOSFET器件，國內企業開始嘗試技術引進和初步研發。此階段產品以低電壓（650V以下）為主，應用集中在工業電源等小眾領域。

3. 產業化加速階段（2011年至今）

• 2018年：比亞迪成為國內首家研發出車規級SiC MOSFET的企業，開啟國產替代進程。

• 2020年后：新能源汽車市場爆發驅動行業快速發展，國內廠商如基本半導體、瀾芯半導體等推出第三代工藝平臺，性能接近國際水平。例如，瀾芯第三代1200V/40mΩ芯片導通損耗降低50%，裸片利用率提升50%。

核心應用市場分析

1. 新能源汽車

• 主驅逆變器：采用1200V SiC MOSFET可提升系統效率3%-5%，支持800V高壓平臺（如比亞迪超級e平臺），降低電池能耗。

• 車載充電器（OBC）：國產器件成本較進口低20%-30%，推動快充功率從150kW向350kW躍升。

2. 光伏與儲能

• 光伏逆變器：適配1500V高壓系統，SiC MOSFET效率提升0.5%-1%，系統壽命延長至25年（對比GaN方案僅15年）。

• 儲能系統：高溫穩定性（175℃下導通電阻僅增24mΩ）支持高密度儲能場景，降低散熱需求。

3. 工業電源與電網

• 焊機與變頻器：逐步替代硅基IGBT，高頻特性減少體積30%，但部分國產器件因柵氧可靠性問題引發質量糾紛。

• 超高壓電網：研發方向轉向10kV以上器件，如基本半導體布局超高壓工藝，實現差異化競爭。

技術突破與競爭格局

1. 關鍵技術突破

• 柵氧優化：基本半導體通過電場優化工藝解決柵氧擊穿問題，HTGB測試壽命達3000小時以上。

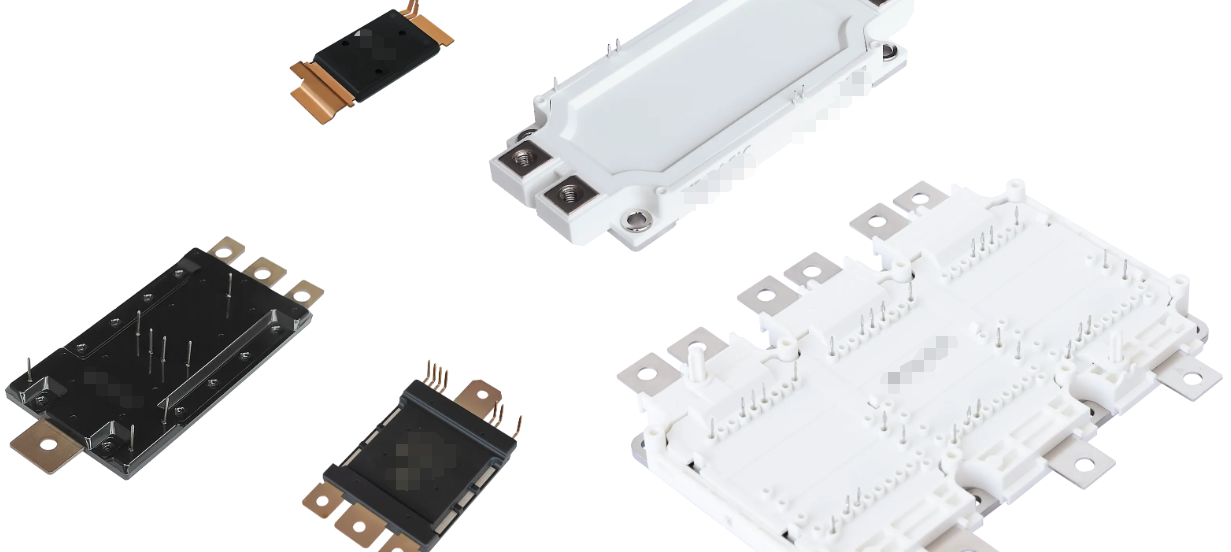

• 封裝工藝：銀燒結技術降低接觸電阻，TO-247-4封裝熱阻僅0.20K/W，提升高溫穩定性。

2. 市場競爭態勢

• 國際廠商主導：2022年意法半導體、英飛凌等占據全球80%以上份額，但國產份額從5%升至12%（2023年）。

• 本土企業崛起：比亞迪、基本半導體等通過IDM模式（設計-制造-封測一體化）建立車規級供應鏈，獲近20家車企定點。

挑戰與發展建議

1. 現存問題

• 可靠性短板：部分廠商減薄柵氧（如從50nm至30nm），導致HTGB測試壽命不足1000小時，引發閾值漂移事故。

• 配套不足：驅動芯片、仿真模型等依賴進口，客戶導入門檻高。

2. 破局路徑

• 強化標準：參考JEDEC JEP184制定測試規范，強制披露TDDB等關鍵指標。

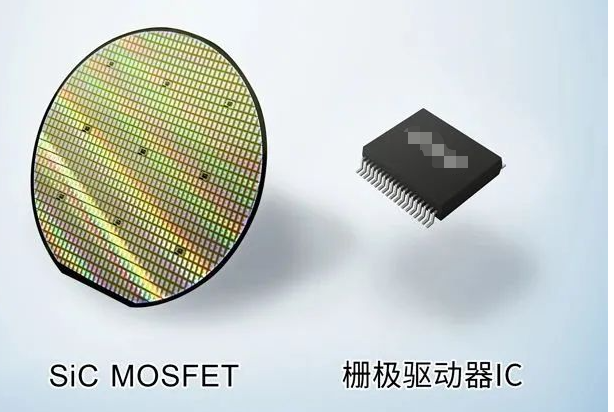

• 生態協同：聯合驅動IC、封裝企業形成全產業鏈，如基本半導體自研門極驅動芯片適配不同應用場景。

結論

國產SiC MOSFET已從跟跑轉向并跑階段，新能源汽車和光伏領域是核心增長點。未來需在可靠性驗證、供應鏈協同和政策引導下構建質量優先的產業生態，支撐全球競爭力。

國產SiC MOSFET器件芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
