我們來對SiP模塊中BGA焊球堆疊（BGA Stacking或Solder Ball Stacking）工藝方式進行一個詳細的特點和應用分析。

一、什么是SiP模塊中的BGA焊球堆疊工藝？

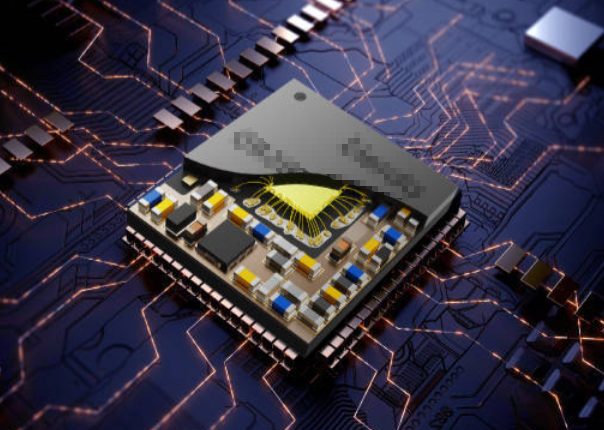

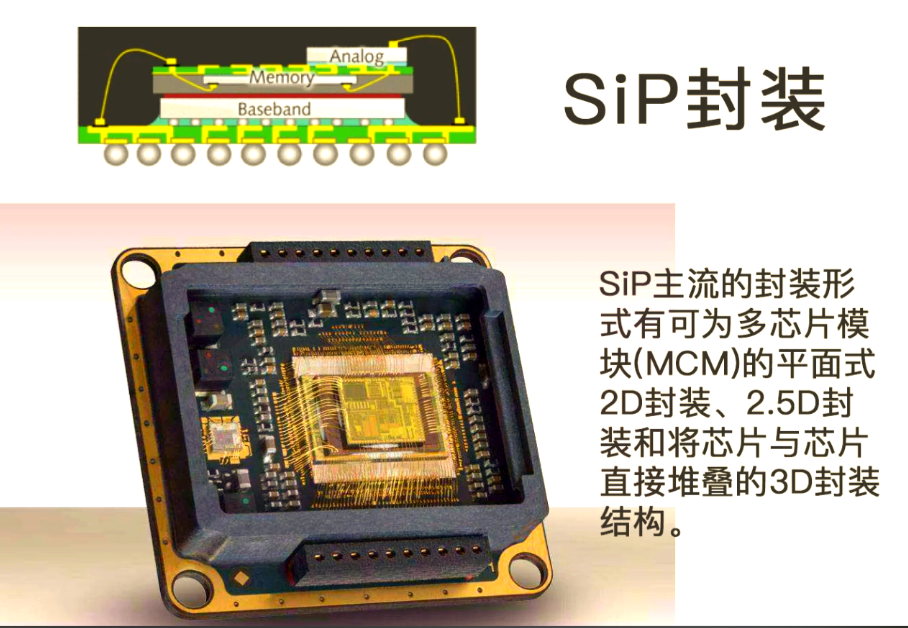

在SiP（System-in-Package）模塊中，BGA（Ball Grid Array）焊球堆疊是一種三維（3D）集成技術。它指的是在單個封裝體內，將兩個或多個芯片/子模塊通過BGA焊球在垂直方向上互連起來。

這種工藝通常有兩種實現形式：

1. PoP (Package-on-Package)：最常見的形式。將一個封裝好的BGA器件（通常是存儲器，如DRAM）堆疊在另一個封裝好的BGA器件（通常是應用處理器或基帶芯片）之上。上下封裝通過外圍的焊球陣列連接。

2. PiP (Package-in-Package)：將一個或多個未封裝的裸芯片堆疊在基板上，然后整體進行一次模塑封裝，形成一個完整的SiP模塊。內部的垂直互連也可能使用焊球堆疊。

本文將重點分析與PoP相關的BGA焊球堆疊工藝。

二、工藝特點分析

優點：

1. 高密度集成，節省空間

• 最核心的優勢。通過在Z軸方向堆疊，極大地減少了在PCB板上的占板面積（Footprint）。這對于智能手機、平板電腦、可穿戴設備等空間極其寶貴的便攜式電子產品至關重要。

2. 優異的電性能

• 短互連路徑：堆疊芯片之間的互連路徑非常短，遠小于將它們并排放置在PCB上并通過走線連接的長度。

• 低電感/電阻：短的互連意味著更低的寄生電感和電阻，從而帶來更快的信號傳輸速度、更高的帶寬和更低的功耗。這對于處理器和存儲器之間需要高速數據交換的應用（如LPDDR）尤為有利。

3. 提升系統性能

• 得益于優異的電性能，內存訪問延遲更低，數據吞吐率更高，從而整體提升了系統性能。

4. 設計靈活性與標準化

• PoP架構允許來自不同供應商的上層封裝（內存）和下層封裝（處理器）進行混合匹配，提供了較大的設計靈活性。

• JEDEC等組織對PoP的尺寸、球柵排列等有標準化規定，增強了互操作性。

5. 簡化PCB設計

• PCB布局只需為一個復合封裝（包含處理器和內存）設計焊盤，而不是為兩個獨立的器件設計，簡化了布線復雜度和層數。

6. 已知良好芯片（KGD）測試

• 上層和下層封裝可以在堆疊前進行獨立的測試，確保都是“已知良好芯片”，然后再進行堆疊，有助于提高最終產品的良率。

缺點與挑戰：

1. 工藝復雜度高，良率管理挑戰大

• 堆疊工藝：需要高精度的貼片機在已焊接的下層封裝上精確放置上層封裝，對設備精度要求極高。

• 回流焊工藝：所有焊點（下層到PCB，上層到下層）通常在一次回流焊中完成。需要精確控制溫度曲線，以確保所有焊球同時良好熔化并連接，且不產生橋連、空洞或冷焊。這對焊膏印刷、焊球共面性要求極高。

2. 熱管理挑戰

• 高功耗的處理器和存儲器緊密堆疊在一個小空間內，會產生巨大的熱密度。散熱路徑長，熱量容易積聚，可能導致芯片過熱降頻甚至失效。必須精心設計熱界面材料（TIM）和散熱方案。

3. 機械應力與可靠性問題

• CTE（熱膨脹系數）失配：不同材料（芯片、基板、塑封料、PCB）的CTE不同，在溫度變化（如開機/關機、環境溫度變化）時會產生熱機械應力，可能導致焊點疲勞開裂。

• 機械強度：堆疊結構更高，在受到外力（如跌落、彎曲）時，底部的焊點，尤其是最外側的焊點，承受的應力最大，容易損壞。

4. 測試和返修困難

• 測試：堆疊后很難對內部的單個芯片進行測試和診斷。

• 返修：如果堆疊后的模塊失效，返修過程非常復雜且成本高。需要先加熱取下整個堆疊模塊，可能會損壞PCB或周圍元件。

5. 成本較高

• 相比傳統二維封裝，額外的工藝步驟、更昂貴的設備、更復雜的材料（如底部填充膠Underfill）以及潛在的良率損失都導致了更高的總體成本。

三、應用分析

BGA焊球堆疊工藝主要應用于對尺寸、性能和帶寬有極致要求的領域。

1. 智能手機和平板電腦

• 應用處理器 + 移動DRAM (LPDDR) + 閃存 (eMMC/UFS) 是最經典的PoP應用。幾乎所有主流智能手機的AP都采用這種形式與內存集成，以實現緊湊的布局和高速數據訪問。

2. 高端可穿戴設備

• 智能手表、AR/VR眼鏡等設備內部空間極為狹小，PoP是集成主控和內存的首選方案。

3. 高性能計算（HPC）和網絡設備

• 在一些需要高帶寬內存訪問的ASIC、FPGA和GPU中，也會采用類似PoP的3D堆疊技術（如HBM - High Bandwidth Memory），但其工藝更先進（通常使用TSV硅通孔）。BGA堆疊是成本相對較低的3D集成方案。

4. 汽車電子

• 隨著ADAS（高級駕駛輔助系統）和智能座艙的發展，需要處理大量數據的域控制器也開始采用SiP和PoP技術，以滿足性能和空間要求。

四、工藝選擇與考量要點

在選擇是否采用BGA焊球堆疊工藝時，需要綜合評估：

• 性能需求：是否需要極高的內存帶寬和極低的延遲？

• 空間約束：PCB板空間是否極度緊張？

• 熱預算：系統的散熱能力能否解決堆疊帶來的熱挑戰？

• 成本目標：能否承受更高的封裝成本？

• 可靠性要求：產品所處的環境（溫度變化、機械振動）對焊點可靠性要求有多高？

• 供應鏈：是否有可靠的、能提供符合標準的PoP組件的供應商和先進的SMT組裝廠？

總結

SiP模塊中的BGA焊球堆疊工藝是一種強大的三維集成技術，它通過犧牲一定的工藝復雜性、熱性能和成本，換來了無與倫比的空間節省和電性能提升。它是推動現代便攜式電子設備向更輕薄、更強大方向發展的重要引擎之一。隨著工藝技術的不斷進步（如更先進的底部填充材料、更精準的貼裝設備、更優化的回流焊曲線），其可靠性和成本效益仍在持續改善，應用范圍也將進一步擴大。
