國產車規級IGBT的基板材質主要分為芯片級襯底材料和模塊封裝基板兩大類，其作用及市場應用情況如下：

一、芯片級襯底材料

1. 硅基（Si）襯底

• 國內主流企業（如比亞迪、斯達半導）已實現8英寸硅基量產，但多數企業仍停留在6英寸水平。

• 廣泛應用于20萬元以下主流車型的主驅逆變器、OBC（車載充電機）等，成本約1300-1500元/模塊。

• 作用：作為IGBT芯片的核心基材，承擔電流導通與開關控制功能，直接影響器件耐壓、導通損耗和開關速度。

• 應用現狀：

• 國產化進展：比亞迪IGBT4.0芯片厚度縮減至120μm，電流輸出能力提升15%，損耗降低20%，裝車量超100萬輛。

2. 碳化硅（SiC）襯底

• 目前主要應用于高端車型（如保時捷Taycan、蔚來ET7），以及特斯拉Model 3、比亞迪漢的主驅逆變器。

• 成本高昂（約硅基IGBT的5-8倍），2023年預期降至硅基3倍差距。

• 作用：替代硅基提升高頻高效性能，降低開關損耗，提高系統功率密度和續航能力。

• 應用現狀：

• 國產化進展：比亞迪已量產SiC模塊，但國產SiC晶圓制造技術仍落后于國際12英寸水平。

二、模塊封裝基板材料

1. 銅基板

• 作用：作為模塊散熱載體，通過導熱硅脂間接傳導熱量至散熱器（第一代單面水冷方案）。

• 應用：早期IGBT模塊普遍采用，成本低但散熱效率有限，逐步被陶瓷基板替代。

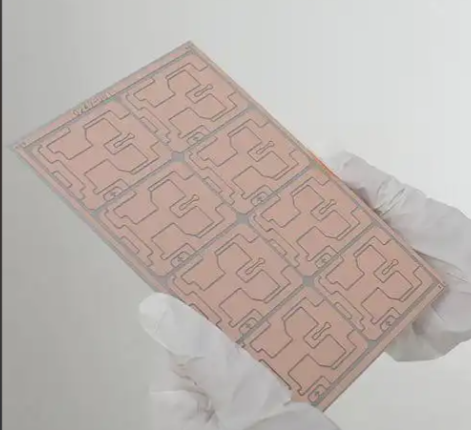

2. 陶瓷覆銅基板（如DBC、AMB）

• 氮化鋁（AlN）陶瓷：導熱性能優異，但國產化率低，依賴進口。

• 氮化硅（Si?N?）陶瓷：抗彎強度高，更適合高可靠性車規場景，國產企業（如中車時代）加速突破。

• 作用：直接鍵合銅層與陶瓷層，實現高絕緣性、高導熱性和低熱阻，支持直接水冷散熱（第二代單面水冷）。

• 關鍵技術：

• 應用：新一代車規IGBT模塊標配，用于主驅逆變器、高壓充電機等核心部件。

三、核心市場應用與國產化挑戰

國產化瓶頸：

• 技術壁壘：大尺寸晶圓（12英寸）、SiC外延工藝落后，陶瓷基板材料依賴進口。

• 成本壓力：SiC模塊成本過高，制約中端車型普及。

IGBT基板芯片除助焊劑清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
