硅基集成光量子芯片技術發展與市場應用趨勢分析

一、技術發展現狀與趨勢

1. 技術優勢與突破

• 集成化與性能提升：硅基光量子芯片采用CMOS兼容工藝，集成光波導、調制器、耦合器等器件，實現高密度集成（如130nm工藝節點下器件數達數百至千級）。其三階非線性效應強，支持單光子源和量子糾纏態的高效生成，例如北京大學團隊通過微環諧振腔實現光子全同性>90%的量子光源。

• 關鍵器件進展：光調制器3dB帶寬達67GHz，支持200Gbit/s以上速率；光探測器（PD）實現光電信號高效轉換；波分復用器件支持多路數據傳輸。

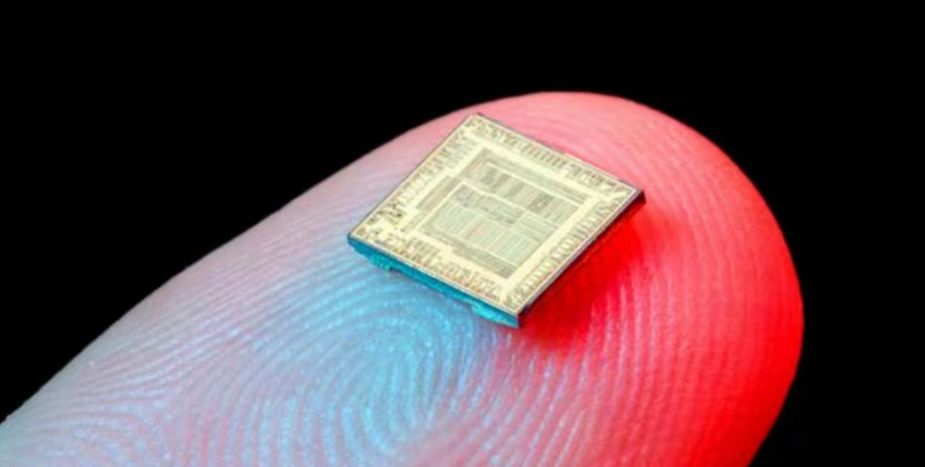

• 量子計算應用：硅基芯片實現四光子GHZ糾纏、量子隱形傳態（保真度>90%）等復雜量子操作，芯片尺寸僅幾平方毫米，比傳統光學平臺小5-6個數量級。

2. 技術挑戰與未來方向

• 核心瓶頸：硅材料間接帶隙導致片上光源缺失，需依賴混合集成（如量子點激光器鍵合）或單片集成技術。

• 工藝優化：提升波導損耗（當前1.5dB/cm）、開發低閾值激光器、優化熱光/電光調制器響應速度。

• 發展方向：單片集成光源、三維異質集成、高精度微納加工（如EUV光刻）及AI輔助設計工具開發。

二、市場應用趨勢

1. 光通信領域

• 數據中心互連：硅光芯片支持400G/800G光模塊，降低功耗與成本，滿足AI算力增長需求。

• 5G/6G網絡：波分復用技術提升帶寬密度，硅光芯片在中繼器、路由器中的滲透率快速提升。

2. 光計算與量子計算

• AI加速：光子并行計算處理矩陣運算，硅光芯片實現低延遲、高能效比的光子神經網絡。

• 量子信息處理：硅基芯片用于量子比特操控、糾纏態生成及量子隱形傳態，推動可編程量子計算機原型系統開發。

3. 傳感與消費電子

• 生物傳感：集成光波導檢測生化分子，應用于疾病早期診斷。

• 智能駕駛/AR/VR：微型化激光雷達、光子成像芯片提升感知精度。

4. 產業生態與競爭格局

• 產業鏈成熟：覆蓋設計工具（PDK）、Foundry（臺積電、英特爾）、系統廠商（華為、諾基亞）等環節，中國在激光器、調制器領域加速追趕。

• 投資熱度：2023-2025年全球硅光市場規模年復合增長率超30%，美國（Intel、Lumentum）、中國（亨通光電、光迅科技）主導研發。

三、總結

硅基集成光量子芯片技術正從實驗室走向規?；瘧茫涓呒啥?、低功耗優勢契合“后摩爾時代”需求。未來需突破光源集成與工藝瓶頸，同時在光通信、量子計算、AI硬件等領域釋放商業價值。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。
