芯片封裝基板關鍵技術進展及市場應用展望分析

先進封裝技術驅動材料革新

定義：先進封裝技術（如3D堆疊、扇出型封裝）通過優化芯片間互連密度和性能，突破傳統摩爾定律限制。
關鍵進展：

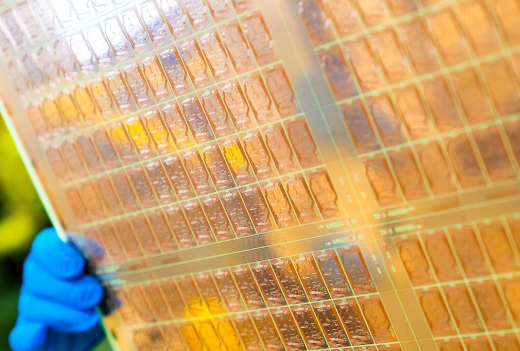

• 玻璃基板：蘋果、英特爾、三星等巨頭加速布局，其耐高溫（>300℃）、低介電損耗特性可提升高頻信號傳輸效率，支持5/5μm以下精細線路（京東方目標2026年量產）。

• 有機基板芯片埋置技術：無錫中微高科等企業通過埋置多芯片提升集成度，解決熱膨脹系數（CTE）匹配問題（2024年技術成熟度顯著提升）。
  爭議點：玻璃基板成本高昂（當前單價為有機基板3-5倍），量產良率不足（<70%）可能限制短期普及。

高性能計算與AI需求重塑市場格局

定義：AI芯片、GPU等高性能計算需求推動封裝基板向高密度、低延遲方向升級。
關鍵趨勢：

• 市場規模：2024年全球封裝基板市場規模約100億美元，預計2030年達200億美元（CAGR 10.2%）。

• 應用領域：

• AI服務器：玻璃基板支持更高I/O密度，滿足大算力需求（華金證券預測2025年AI芯片封裝基板占比將超30%）。

• 汽車電子：有機基板埋置技術提升傳感器集成度（特斯拉FSD芯片采用多層埋置方案）。
  爭議點：傳統有機基板（如BT樹脂）仍占70%市場份額，玻璃基板需解決與現有產線兼容性問題。

行業競爭與供應鏈本土化

定義：封裝基板供應鏈向亞洲轉移，中國廠商加速技術突破。
關鍵動態：

• 國際巨頭布局：

• 英特爾計劃2026年量產玻璃基板，目標減少30%碳足跡。

• AMD 2025-2026年測試玻璃基板樣品，尋求性能突破。

• 中國廠商崛起：

• 興森科技FCBGA基板進入高端CPU/GPU供應鏈（2024年營收占比提升至15%）。

• 京東方投資數十億元建設玻璃基板中試線（目標2026年量產）。
  爭議點：美國對華技術管制可能延緩本土化進程，但國內產學研合作（如無錫中微高科）加速技術迭代。

技術挑戰與未來突破方向

定義：封裝基板需解決熱管理、可靠性、成本三大核心問題。
關鍵挑戰：

• 熱管理：玻璃基板CTE與硅晶圓接近（<3 ppm/℃），但散熱路徑設計復雜。

• 可靠性：埋置芯片界面應力控制（無錫中微高科通過翹曲控制技術將失效率降至1%以下）。
  突破方向：

• 混合基板：玻璃-有機復合基板兼顧成本與性能（臺積電CoWoS方案已采用）。

• 低溫工藝：降低玻璃基板加工溫度（<400℃）以適配更多芯片類型。

智能總結：高管簡報

1. 玻璃基板成性能躍升關鍵：蘋果、英特爾等巨頭推動下，2026年或?qū)崿F(xiàn)量產，但成本與良率仍是瓶頸。

2. AI與高性能計算主導需求：2030年封裝基板市場規模翻倍，玻璃基板在AI芯片領域占比將超30%。

3. 中國廠商加速本土化：興森科技、京東方等企業通過技術合作與投資搶占市場，但需突破美國技術壁壘。

4. 混合基板成過渡方案：玻璃-有機復合基板兼顧成本與性能，臺積電CoWoS已驗證可行性。

5. 技術迭代加速：熱管理、可靠性優化是短期重點，長期需關注低溫工藝與材料創新。

芯片封裝基板清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
