三防涂覆的原理和作用

三防涂覆是指在印制電路組件表面涂覆一層特殊材料，即三防漆，來保護電路免受環境因素的影響。其原理和作用如下：

• 隔離作用

• 隔絕水分和空氣：三防漆在電子設備表面形成薄膜，能有效隔離水分和空氣。像在潮濕環境中，水分子會侵蝕電路導致金屬部件氧化腐蝕，甚至引發短路。有了三防漆這層保護膜，就如同給電路穿上了防護衣，減少這種情況的發生。例如在南方多雨地區或者濕度較高的工作環境中的電子設備，涂覆三防漆就能大大降低受潮幾率。

• 阻止灰塵和雜質進入：電子產品在制造、運輸與使用過程中，容易接觸到灰塵、雜質等。而三防漆形成的保護膜可防止塵土、雜質進入電子設備內部。在工業廠房、建筑工地這類灰塵較多的環境下使用的電子產品，涂覆三防漆能減少因灰塵顆粒吸附在電路板上引起的線路間短路等問題，還能避免灰塵中的化學物質對線路板的腐蝕。

• 化學防護

• 抵抗酸堿等化學物質侵蝕：三防漆具有良好的耐化學腐蝕性能，能抵御酸、堿以及其他化學物質的侵害。電子設備周?chē)赡艽嬖诟鞣N化學污染源，一旦這些化學物質與電路板接觸，會損害電子元件。而三防漆能起到防護作用，保證電路正常工作。

• 物理防護：除化學防護外，三防漆還提供物理保護。在運輸、使用過程中，電路板可能會受到外力沖擊、震動等。三防漆的膜能對電路板起到一定的緩沖作用，防止因機械應力導致的線路斷裂、元器件松動等問題，從而提高PCB的可靠性，延長設備使用壽命。

• 電氣絕緣：具有較高的絕緣性能，涂覆后可增強電子設備的電氣絕緣能力。防止漏電和電弧放電等現象的發生，保障設備和人員的安全。在一些高電壓、高功率的電子設備中，電氣絕緣性能尤為重要。

• 抗紫外線：部分三防漆具備抗紫外線的特性。在長期陽光照射的情況下，紫外線可能會使漆膜老化和褪色，如果電路暴露在這樣的環境下，未受到保護的話，也可能會因漆膜老化等問題產生故障，而有抗紫外線功能的三防漆就能減少這種情況發生。

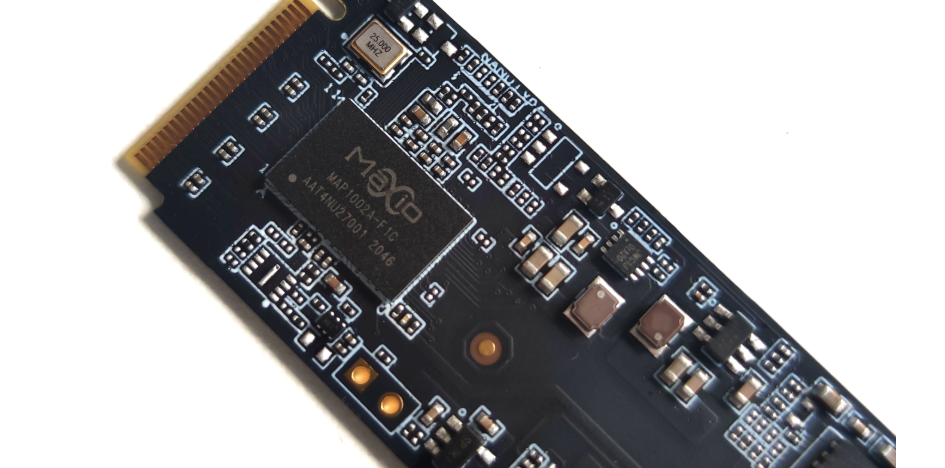

印制電路的性能特點

• 導電性能

• 小電流與高頻下表現良好：印制電路板（PCB）采用導電材料如銅箔制成，并通過特殊印刷工藝形成導電線路。在小電流情況下可以確保穩定傳輸，在高頻率下也能維持較低的信號損失。這一特性對實現高質量信號傳輸意義重大。例如通訊設備中的PCB板，需要在高頻下工作，如果使用普通的布線方式可能會導致信號衰減和失真，但PCB通過精確印刷導電線路可以有效解決這個問題。

• 精確性與穩定性保障：在制造過程中，憑借專業工藝流程與嚴格質量控制，可以精準布局電路線路與確定精確尺寸。這一特點使其能夠承受高溫、高濕等極端環境下的復雜工作條件，同時可以有效提升電子設備的抗干擾能力，進而延長設備使用壽命。

• 可維護性強

• 模塊化設計便于維修：PCB采用模塊化設計，電子元件焊接在板上特定位置，組成完整的電路連接。如果電路發生故障，維修人員不需要重新構建整個電路體系，只需對出現故障的特定模塊進行更換或者焊接，這樣可以大幅節省維修的時間與成本。比如電腦主板中的PCI模塊，如果出現問題，只需更換對應的PCI模塊即可，而不是更換整個主板。

• 可擴展性

• 分層設計滿足多功能需求：由于采用分層設計，可以將不同功能的電路布局在不同的板層上。這使得印制電路板能夠?qū)崿F(xiàn)復雜程度更高、多樣化功能更強的電路設計。例如在一些高端智能手機的主板設計中，為了集成更多的功能，如通信、圖像處理、音頻處理等，通過多層PCB分層設計，在有限空間內集成復雜電路功能，為設備多功能化提供了可能。

• 其他方面

•


• 產品相符性與穩定性高：應用PCB有助于確保生產產品擁有一定的一致性，并且能有效地提升產品的穩定性與可靠性，同時還能極大地減少布線出現錯誤的概率，從而提升整機的裝配質量。

• 適合規模生產與自動化裝配：適合進行大規模的工業化生產，有利于整機裝配過程中實現自動化。不但能有效降低產品成本，而且還可提高整機裝配的整體效率。同時，PCB也支持設計的標準化和機器單元化，并且具有便于維修的特點，不需要高技能的工人，從而可以減少工人的培訓成本。

• 小型輕量化優勢明顯：布線密度高使得PCB的體積小、重量輕的優勢，這有助于電子設備（如筆記本電腦、平板電腦等）朝著輕量化和小型化方向發展。此外，它還具備繼續擴展功能的能力，可通過添加印制元件或直接將電路封裝為功能組件來實現這種擴展性。

三防涂覆對印制電路性能影響的案例

• 射頻性能影響

• 對高頻電路的影響：在印制電路表面進行的三防涂覆，雖然是一種廣泛應用的防潮、防霉、防鹽霧工藝，但在高頻電路（如工作頻段在2GHz以上的電路）中較少采用。三防涂覆會改變印制電路的電介質特性，從而影響射頻性能。以微帶傳輸線為例，當覆有三防涂料形成的保護膜后，微帶線的等效介電常數會受到影響，進而影響其相速度、波長及波阻抗等特性，導致信號傳輸特性改變。有研究通過理論分析、仿真建模（如采用HFSS仿真軟件構建微帶傳輸線模型，模擬涂覆和未涂覆三防漆的情況）和樣件試驗等手段，對這種影響進行定性和定量分析，發現未涂覆時微帶傳輸線的射頻性能在高頻下保持在某一穩定水平，但涂覆后射頻性能出現不同程度的波動或降低現象。對于工作頻率較高頻段的印制電路，射頻性能的微小變化可能對整體性能產生很大影響，如可能導致信號衰減增加、傳輸效率降低等。

• 信號異常情況

• 介電常數影響：在PCB電路板生產中涂覆三防漆后，確實存在影響信號的現象。例如一些案例中發現，PCB板未涂覆三防漆時信號數據正常，但涂覆并固化后信號出現不正常情況。通過對涂覆三防漆的PCB板進行測試分析，發現是因?yàn)橥扛踩榔岣淖兞穗娐钒寰植康慕殡姵?shù)。介電常數不僅影響信號傳播速度，還影響信號的特征阻抗。對于需要精確控制信號傳輸?shù)挠≈齐娐罚ㄈ绺咚贁?shù)據傳輸電路板）來說，如果使用與電路板不匹配的三防漆，就可能導致信號出現抖動、失真甚至完全無信號等故障。因此，在選擇和使用三防漆時要考慮到與PCB板介電常數的適配性，比如在某些高速通信電路板上，只有選擇特定的三防漆，才能避免影響信號傳輸性能。

• 防護失效情況

• 案例中的三防漆問題：在一個典型案例中，由于三防漆大氣泡造成器件引腳位置的三防漆存在空洞現象。這個位置在工作時由于沒有得到有效的三防漆保護（按一般三防漆的作用應起防潮、防霉和防鹽霧的作用），處于電場作用下的銅引腳發生電化學腐蝕，滋生異物，金屬引腳表面被腐蝕成小孔，隨著腐蝕狀況加深，小孔連成大孔，引腳力學性能降低、斷裂，最終導致模塊脫落。這里三防漆不但沒能保護電路，反而因?yàn)榇嬖诳斩磩?chuàng)造了局部潮濕環境，加快了腐蝕反應的發生，導致印制板失效。從這個案例可以看出，三防涂覆操作不當（如形成大氣泡）或者產品本身存在缺陷（如不耐腐蝕、不易成膜均勻等）會對印制電路性能產生嚴重的負面影響，甚至致使整個電路板或設備出現故障，造成設備功能的喪失，而且后期可能還需要花費更多成本進行維修或更換元器件等。

三防涂覆技術的發展趨勢

• 環保與安全升級

• 滿足環保法規要求：隨著全球環保法規愈發嚴格，未來三防涂覆技術將朝著無溶劑、低VOC（揮發性有機化合物）方向發展。無溶劑型三防漆避免了溶劑揮發帶來的環境污染和健康風險；低VOC三防漆在使用過程中排放量大幅降低。例如在一些對環保要求嚴格的歐洲市場，電子產品使用的三防漆必須符合當?shù)乜量痰沫h(huán)保標準，促使生產企業加速研發和使用環保型三防漆[]。

• 強化功能特性：除了基本的防護功能，防火、耐高溫、抗靜電等附加功能的研發將不斷得到加強。在一些特定場景如火災高危環境、高溫作業環境、易產生靜電干擾的生產車間中，對電子產品的防火性、耐高溫性和抗靜電性有更高要求。具有這些附加功能的三防漆可以更好地保護印制電路，擴大其應用范圍。比如在航空航天領域的電子設備，需要應對極端高溫環境以及對抗靜電干擾等，經過性能改良的三防涂覆后可以更好地保證印制電路正常工作[]。

• 定制化服務增強

• 針對不同客戶進行個性化設計：不同的客戶群體對印制電路防護有不同的需求，會針對不同客戶群體和特定應用場景提供個性化配方設計與解決方案。例如消費電子領域可能更注重外觀美觀、成本較低；工業控制領域則對防護性能和可靠性要求更高；醫療電子設備則要求對生物安全性有保證。通過為不同客戶定制三防涂覆方案，可以實現差異化、精細化的防護需求。對于高端醫用電子設備（如心臟起搏器等）制造商，他們需要使用經過特殊定制的、符合生物相容性要求的三防涂覆材料，來確保設備在復雜的人體環境下安全運行[]。

• 智能化涂覆技術發展

• 實現精準與在線質量控制：結合智能監測系統，實現三防漆涂覆過程中的精準與在線質量控制。通過在涂覆設備上安裝傳感器、探測器等監測儀器，可以實時監控涂覆厚度、均勻度、固化狀態等關鍵參數。在自動化批量生產印制電路時，如果涂覆厚度不均勻可能會導致部分電路板防護不完全，而智能化涂覆技術就可以避免這種情況的發生。例如，在大型電子制造企業的生產線中，利用智能監測系統可以大大提高生產效率與防護效果，減少因涂覆質量問題引起的印制電路失效[]。

• 跨領域合作加深

• 多方合作推動技術革新：與電子設備商、材料供應商、科研機構等多方合作，共同推進技術革新與標準制定。電子設備商可以提供實際應用場景中對三防涂覆的具體需求和問題反饋；材料供應商有研發和生產新型涂覆材料的能力；科研機構則有技術研發優勢，可以進行基礎研究和應用研究。多方合作能夠整合資源，加速技術升級和創新成果的轉化。像某些高校科研機構與電子企業合作，開發新型的適用于5G通信電路的三防涂覆技術，就可以推動整個行業的技術水平提升[]。

不同類型三防涂覆對印制電路性能的差異

• 按化學成分分類

• 電性能：聚對二甲苯類三防漆具有較高的體積電阻率和較低的介電常數，使得其在電性能方面表現優秀。在微型化、高精度的印制電路（如微電子芯片周?chē)挠≈齐娐罚┲袘?yīng)用時，可以有效減少信號傳輸損耗和干擾，保證電路的正常工作。

• 熱性能：能應付一定的溫度環境變化，在常規的電子設備工作溫度范圍內可以穩定工作。不過相對有機硅類在極端溫度情況下其熱性能還是略遜一籌。

• 工藝性能：這種類型的三防漆主要采用氣相沉積技術涂覆，與傳統的噴涂、刷涂等工藝有很大不同。氣相沉積可以在印制電路表面形成非常均勻、超薄且無針孔的涂層，對微觀結構復雜的印制電路有很好的涂覆效果，但設備要求相對高，成本也較高。

• 電性能：聚氨酯類三防漆電性能處于中等水平，能夠滿足一般印制電路的電氣需求。不過在高濕度或者高鹽霧等惡劣環境下，長期使用可能會影響其電性能穩定性，使絕緣性下降或者信號傳輸受到一定干擾。

• 熱性能：有一定的熱穩定性，但在高溫環境下相比有機硅類，耐久性較差。在溫度較高且長時間持續的工作環境下，可能出現漆膜老化、發軟等現象，進而影響對印制電路的防護性能。

• 工藝性能：在涂覆工藝上對操作環境要求相對嚴格一些，需要確保一定的濕度和溫度范圍，以保證涂覆效果和質量。在去除方面相對較難，特別是經過長時間固化后，可能需要采用特殊的化學試劑等方法才能去除，如果操作不當容易破壞印制電路。

• 電性能：有機硅類三防漆有著較為優異的電性能，其介電常數相對穩定，在寬頻帶上都可以保持較好的電氣特性，無論是低頻電路還是高頻電路，都能表現良好。這使得它可以應用于對電氣性能要求較高、信號頻率多變的復雜印制電路中，如通訊基站設備內部的印制電路。

• 熱性能：對溫度的適應能力非常強，具有耐高溫、耐低溫的特性。能夠在溫度變化范圍很大的環境中正常工作，像在航空航天領域，太空環境中溫度變化巨大，使用有機硅類三防漆可以很好地保護印制電路。

• 工藝性能：施工上比較方便，可以采用多種涂覆方式如噴涂或者刷涂等。有機硅類三防漆的固化速度相對較慢，但固化過程中應力釋放較好，減少了對印制電路產生應力破壞的風險。并且在需要返修時，有機硅類三防漆相對容易去除，對印制電路的損傷較小。

• 電性能：具有較好的電絕緣性，在介電特性方面表現不錯。適合用于一些對絕緣性能要求較高的印制電路。但隨著環境變化（如濕度增加、溫度波動），其電性能的穩定性相對較差一些，可能會產生電性能指標的波動。

• 熱性能：在溫度適應性方面，環氧樹脂類三防漆可以適應一定范圍的溫度，但在極端高溫或低溫環境下可能會出現脆化或者變軟的現象。這就限制了其在一些極端溫度環境下的應用，如極地環境或高溫熔爐附近設備的印制電路防護。

• 工藝性能：從涂覆工藝來說，環氧樹脂類三防漆需要嚴格按照比例調配和規范的操作流程，否則可能會出現固化不完全或固化速度過慢過快的問題。在返修性方面，由于環氧樹脂固化后硬度較大，去除比較困難，會增加印制電路后期維修時的作業難度和成本。

• 電性能：丙烯酸樹脂類三防漆具有一定的電性能特點，其介電系數和損耗角正切tanδ一般處于一定范圍內。例如在一些要求不太高的低頻電路中，丙烯酸類三防漆可以提供較好的電氣絕緣性能。其體積電阻率也能夠滿足普通印制電路的電氣絕緣需求。但相對一些高端要求的電路，在高頻性能方面可能略顯不足。

• 熱性能：有較好的熱穩定性，可以在常規的溫度范圍內保護印制電路不受溫度變化影響。然而在一些高溫要求的特殊環境下（如汽車發動機艙內的電子設備），對比有機硅類三防漆，熱穩定性方面可能差一些。

• 工藝性能：丙烯酸類三防漆一般適合于多種涂覆工藝如噴涂、刷涂等工藝，易于操作。而且溶劑型的丙烯酸漆可通過調整溶劑類型來控制干燥時間，有利于生產，但往往需要注意通風條件，因?yàn)槿軇]發可能有安全和環保問題。

• 丙烯酸類三防漆

• 環氧樹脂類三防漆

• 有機硅類三防漆

• 聚氨酯類三防漆

• 聚對二甲苯類三防漆
